کمیسیونینگ سیستم آتش نشانی، چک لیست کامل

صفر تا صد کمیسیونینگ سیستم آتش نشانی: راهنمای جامع + چک لیست کامل

کمیسیونینگ سیستم های آتش نشانی، که اغلب با راه اندازی و تحویل اشتباه گرفته می شود، یک فرآیند تخصصی و چندمرحله ای است که اطمینان می دهد تمام اجزای سیستم، از کوچک ترین دتکتور دود تا پیچیده ترین پنل مرکزی اعلام حریق و پمپ های اطفاء، به صورت یکپارچه و هماهنگ عمل می کنند.

هدف نهایی این فرآیند، تأیید عملکرد سیستم مطابق با الزامات طراحی و استانداردهای ملی و بین المللی مانند استاندارد NFPA است. این مقاله به عنوان یک راهنمای جامع، تمامی مراحل کلیدی این فرآیند را به همراه یک چک لیست کاربردی بررسی می کند تا مهندسان، پیمانکاران و مالکان ساختمان با آگاهی کامل، از ایمنی سازه های خود اطمینان حاصل کنند.

درک فرآیند کمیسیونینگ: گام ها و اصول کلیدی

کمیسیونینگ، فرآیندی ساختاریافته است که از مراحل اولیه طراحی آغاز شده و تا تحویل نهایی سیستم به بهره بردار ادامه می یابد. هدف اصلی، اطمینان از این است که سیستم آتش نشانی نصب شده، نه تنها به درستی کار می کند، بلکه در شرایط واقعی حریق نیز عملکرد مورد انتظار را خواهد داشت. این فرآیند شامل مجموعه ای از بازرسی ها، تست ها و اعتبارسنجی ها است که به مرور زمان تکمیل می شود.

ذینفعان مختلفی همچون مالک، مشاور، پیمانکار و نماینده سازمان آتش نشانی در این مراحل نقش دارند. هر یک از این گروه ها مسئولیت های خاصی در تضمین صحت و سقم اجرای کمیسیونینگ بر عهده دارند که شامل بررسی مستندات، نظارت بر نصب، انجام تست های میدانی و تأیید نهایی عملکرد است.

استانداردهای مرجع در کمیسیونینگ سیستم های آتش نشانی

رعایت استانداردها در کمیسیونینگ سیستم های آتش نشانی امری حیاتی است. این استانداردها چارچوبی برای طراحی، نصب، تست و نگهداری ارائه می دهند که عملکرد قابل اعتماد سیستم را تضمین می کنند. در سطح بین المللی، استاندارد NFPA (انجمن ملی حفاظت در برابر آتش) به عنوان یکی از مهم ترین مراجع شناخته می شود. NFPA کدهای مختلفی را برای انواع سیستم های آتش نشانی، از جمله سیستم اعلام حریق، سیستم اطفاء حریق، و پمپ ها، ارائه می دهد.

همچنین استانداردهای اروپایی (EN) و بریتانیایی (BS) نیز در بسیاری از نقاط جهان مورد استفاده قرار می گیرند. در ایران نیز مقررات ملی ساختمان و استانداردهای سازمان آتش نشانی تهران به عنوان مراجع اصلی عمل می کنند. عدم رعایت این استانداردها می تواند علاوه بر عواقب قانونی، منجر به نقص عملکرد سیستم در مواقع ضروری و به خطر افتادن جان افراد شود.

کمیسیونینگ سیستم اعلام حریق: چک لیست جامع

کمیسیونینگ سیستم اعلام حریق شامل مجموعه ای از تست ها و بازرسی ها است تا از دقت و سرعت عمل آن اطمینان حاصل شود. اولین گام، بررسی دقیق مدارک شامل نقشه های اجرایی، محاسبات طراحی و گواهی نامه های تجهیزات است تا از انطباق با استانداردها اطمینان حاصل شود. در مرحله بعد، بازرسی های ظاهری و مکانیکی انجام می شود که شامل بررسی نصب صحیح دتکتور دود، دتکتور حرارتی، شستی های اعلام حریق، آژیرها، و کابل کشی ها است.

این بازرسی ها شامل اطمینان از محکم بودن اتصالات و عدم وجود آسیب فیزیکی است. تست های الکتریکی مانند بررسی ولتاژ، جریان و مقاومت عایقی نیز برای تأیید سلامت مدارهای الکتریکی ضروری هستند. تمامی این مراحل برای تضمین عملکرد بی نقص سیستم و آمادگی آن در برابر حوادث احتمالی آتش سوزی حیاتی هستند.

تست های عملکردی اجزا سیستم اعلام حریق

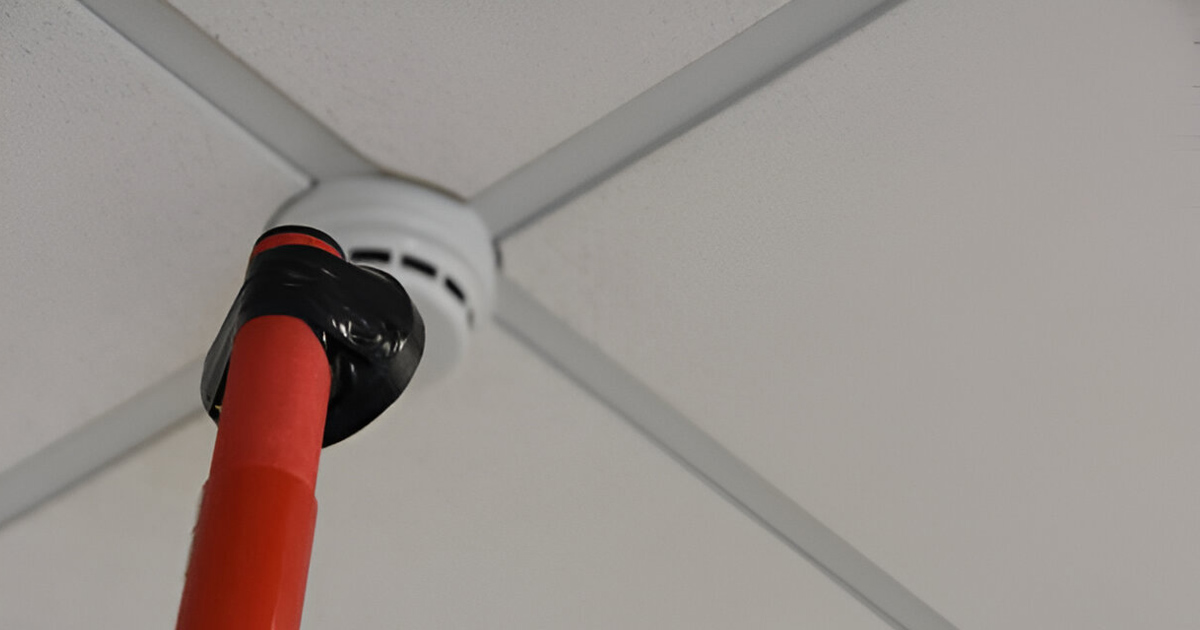

تست های عملکردی اجزا برای هر یک از دستگاه های سیستم اعلام حریق به صورت مجزا انجام می شود. این تست ها شامل فعال سازی مصنوعی دتکتور دود با استفاده از اسپری تست، فعال سازی دتکتور حرارتی با منبع حرارتی کنترل شده، و فشار دادن شستی های اعلام حریق است. همچنین، عملکرد صحیح آژیرها و چراغ های ریموت اندیکاتور نیز بررسی می شود. پس از آن، نوبت به پنل مرکزی اعلام حریق (FACP) می رسد.

این پنل به عنوان مغز سیستم، باید توانایی نمایش دقیق محل حریق، خطاها، قطع و وصل برق را داشته باشد. ارتباط پنل مرکزی اعلام حریق با سایر سیستم ها مانند قطع سیستم تهویه یا فعال سازی درب های اضطراری نیز مورد آزمایش قرار می گیرد. در نهایت، تست باتری پشتیبان جهت اطمینان از عملکرد سیستم در زمان قطع برق ضروری است. تمامی این تست ها باید بر اساس سناریوهای حریق محتمل و پاسخ دهی کلی سیستم انجام شوند تا از آمادگی کامل آن اطمینان حاصل شود.

کمیسیونینگ سیستم اطفاء حریق: چک لیست کامل

کمیسیونینگ سیستم اطفاء حریق فرآیندی پیچیده و حیاتی است که اطمینان می دهد این سیستم ها در زمان حریق به درستی عمل می کنند. این فرآیند شامل چندین زیرسیستم مختلف می شود که هر کدام نیازمند بازرسی ها و تست های اختصاصی هستند. از بررسی نقشه ها و محاسبات طراحی گرفته تا تست های هیدرولیکی و عملکردی، تمامی مراحل باید با دقت و بر اساس استاندارد NFPA انجام شوند. این بخش به تفصیل به کمیسیونینگ انواع سیستم اطفاء حریق می پردازد.

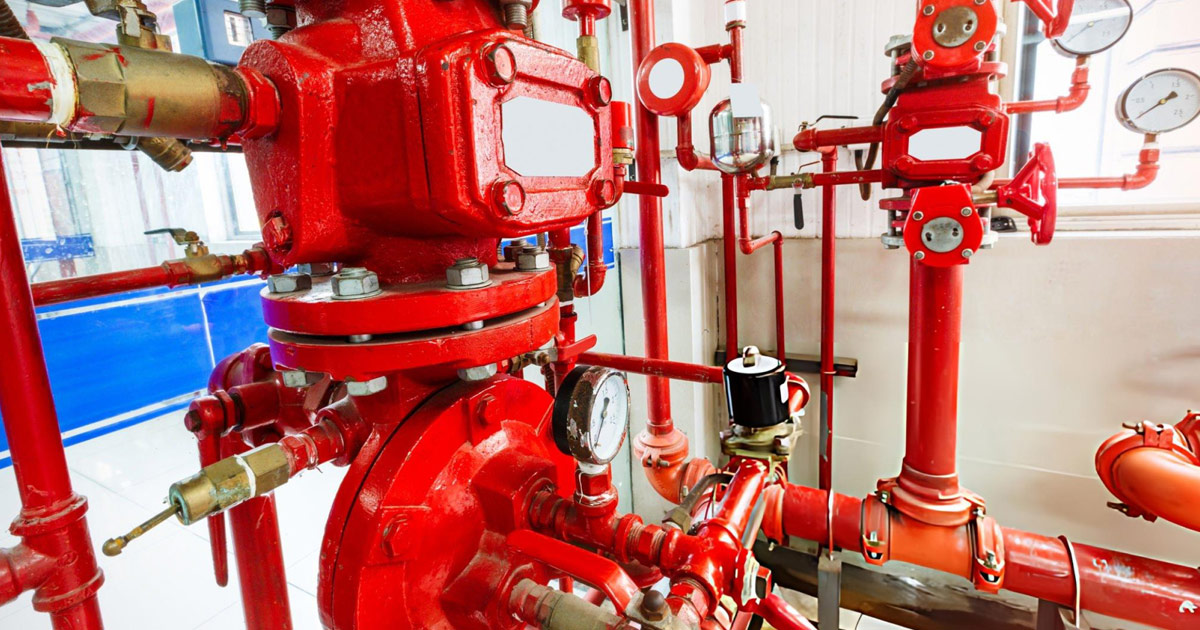

سیستم اسپرینکلر (Sprinkler System)

کمیسیونینگ اسپرینکلر اطفاء حریق با بررسی دقیق نقشه ها و طراحی هیدرولیکی آغاز می شود. این مرحله شامل تأیید مطابقت تعداد، نوع و چیدمان اسپرینکلرها با الزامات طراحی و استانداردهای موجود است. سپس، بازرسی های ظاهری و مکانیکی صورت می گیرد تا از نصب صحیح اسپرینکلرها، لوله کشی ها، شیرآلات و سایر اجزا اطمینان حاصل شود. تست هیدرواستاتیک (Hydraulic Test) برای بررسی استحکام و عدم نشتی لوله کشی ها تحت فشار بالا، یکی از مهم ترین مراحل است.

تست فلو سوئیچ ها و تمپر سوئیچ ها که وظیفه اعلام جریان آب و وضعیت شیرها را دارند، نیز ضروری است. عملکرد صحیح شیر کنترل (Control Valve) و همچنین تست درین (Drain Test) و فلوتست (Flow Test) برای اطمینان از تخلیه صحیح آب و دبی مناسب جریان انجام می شود. این تست ها تضمین می کنند که سیستم اسپرینکلر اطفاء حریق در زمان نیاز، به طور مؤثری حریق را مهار خواهد کرد.

سیستم های اطفاء حریق گازی (Gas Suppression Systems – CO2, FM200, Novec 1230)

سیستم های اطفاء حریق گازی، به ویژه سیستم اطفاء حریق FM200، برای فضاهای حساسی مانند اطفا حریق اتاق سرور، دیتا سنترها و تابلوهای برق کاربرد دارند. کمیسیونینگ این سیستم ها با بررسی محاسبات طراحی شامل مقدار گاز مورد نیاز، زمان تخلیه و غلظت طراحی شده آغاز می شود. بازرسی ظاهری کپسول های گاز، نازل های تخلیه، لوله کشی ها و سنسورهای نشتی جهت اطمینان از نصب صحیح انجام می گیرد.

تست عملکرد سیستم تخلیه، ترجیحاً با استفاده از گاز بی اثر یا تست پنیوماتیک، برای شبیه سازی فرآیند تخلیه گاز و اطمینان از کارکرد صحیح نازل ها انجام می شود. تست عملکرد پنل مرکزی اعلام حریق اختصاصی سیستم گازی و فعال سازی دستی/اتوماتیک آن نیز حیاتی است. در نهایت، ارتباط این سیستم با سیستم اعلام حریق عمومی ساختمان برای هماهنگی و اطمینان از آغاز فرآیند تخلیه گاز در صورت شناسایی حریق، آزمایش می شود. شرکت مهندسی پیشگام گستر راتین در طراحی و اجرای این سیستم ها تخصص ویژه ای دارد.

کمیسیونینگ دقیق سیستم های اطفاء حریق گازی، به ویژه در فضاهای حیاتی مانند اتاق های سرور، نه تنها از تجهیزات ارزشمند محافظت می کند، بلکه تداوم کسب و کار را در مواجهه با حریق تضمین می نماید. عملکرد صحیح سیستم اطفاء حریق FM200 در کسری از ثانیه، تفاوت بین یک حادثه کوچک و یک فاجعه بزرگ است.

سیستم های اطفاء حریق فوم (Foam Suppression Systems)

در مناطقی که مایعات قابل اشتعال وجود دارند، سیستم های اطفاء حریق فوم نقش حیاتی ایفا می کنند. کمیسیونینگ این سیستم ها شامل بررسی مخازن فوم، پمپ ها، شیرآلات و نازل های پخش فوم است. میزان و کیفیت فوم ذخیره شده و نیز صحت عملکرد سیستم اختلاط فوم با آب برای ایجاد محلول مناسب، مورد بررسی قرار می گیرد.

تست عملکرد پمپ فوم و نسبت اختلاط آن برای اطمینان از دبی و فشار کافی فوم حائز اهمیت است. در صورت امکان، تست تخلیه فوم به صورت جزئی یا شبیه سازی فرآیند تخلیه انجام می شود تا عملکرد کلی سیستم در شرایط واقعی تأیید گردد. این بررسی ها به منظور اطمینان از توانایی سیستم در پوشاندن سطح حریق با لایه ای از فوم و مهار آتش سوزی صورت می گیرد.

سیستم مه آب (Water Mist)

سیستم مه آب (Water Mist) یک راهکار نوین برای اطفاء حریق است که با استفاده از قطرات بسیار ریز آب، حریق را مهار می کند. کمیسیونینگ این سیستم شامل بررسی نازل های مه آب، پمپ ها، مخازن آب و سیستم کنترل آن است. دقت در نصب نازل ها و اطمینان از پوشش کامل منطقه تحت حفاظت بسیار مهم است.

تست عملکرد پمپ های فشار قوی، که وظیفه پمپاژ آب با فشار بالا را دارند، از دیگر مراحل کمیسیونینگ است. همچنین، بررسی سیستم کنترل و فعال سازی خودکار و دستی مه آب در صورت شناسایی حریق نیز انجام می شود. تست تخلیه مه آب (در صورت امکان) یا شبیه سازی آن برای تأیید کارایی و عدم ایجاد آسیب به تجهیزات حساس، به خصوص در فضاهایی مانند اطفا حریق اتاق سرور، از اهمیت بالایی برخوردار است.

سیستم های رایزر (Standpipe Systems) و هوزریل/هوزباکس

سیستم های رایزر و هوزریل/هوزباکس ها، به عنوان ابزارهای اطفاء حریق دستی در ساختمان ها، نیازمند کمیسیونینگ دقیق هستند. این فرآیند با تست ظاهری و مکانیکی شامل نصب صحیح رایزرها، شیرهای قطع و وصل، شیلنگ ها و نازل ها آغاز می شود. بررسی دسترسی آسان به هوزریل ها و اطمینان از عملکرد صحیح مکانیزم باز شدن آن ها از اهمیت بالایی برخوردار است.

تست فشار و دبی (Flow & Pressure Test) در نقاط مختلف سیستم، از جمله در بالاترین نقاط رایزرها و انتهای شیلنگ هوزریل ها، برای تأیید اینکه آب با فشار و حجم کافی در دسترس آتش نشانان یا کاربران قرار می گیرد، ضروری است. همچنین، اطمینان از عدم نشتی در طول سیستم لوله کشی نیز بخشی از این تست ها است.

کمیسیونینگ سیستم پمپ آتش نشانی (Fire Pump System): چک لیست تخصصی

سیستم پمپ آتش نشانی قلب تپنده هر سیستم اطفاء حریق است و کمیسیونینگ آن نیازمند تخصص بالایی است. این فرآیند با بررسی مشخصات پمپ (ظرفیت، هد، نوع موتور) و انطباق آن با طراحی سیستم آغاز می شود. بازرسی ظاهری و نصب مکانیکی شامل پمپ اصلی، پمپ جوکی، موتور، کوپلینگ ها و فونداسیون جهت اطمینان از نصب صحیح و عدم لرزش بیش از حد انجام می گیرد.

تست های الکتریکی شامل بررسی تغذیه برق، کابل کشی ها، و سیستم های حفاظت الکتریکی برای تضمین عملکرد ایمن پمپ ها ضروری است. تست عملکردی کنترل پنل پمپ (کنترلر) شامل بررسی تمامی نمایشگرها، آلارم ها و عملکرد دستی/اتوماتیک از اهمیت بالایی برخوردار است.

تست عملکرد پمپ جوکی و پمپ اصلی

در کمیسیونینگ سیستم پمپ آتش نشانی، ابتدا تست عملکرد پمپ جوکی (Jockey Pump) انجام می شود. این پمپ کوچک تر، وظیفه حفظ فشار ثابت در سیستم را بر عهده دارد و باید بتواند افت فشارهای جزئی را جبران کند. سپس، نوبت به تست عملکرد پمپ اصلی (Main Pump) می رسد. این تست شامل دو بخش اصلی است: تست بدون بار (No-Load Test) که در آن پمپ بدون اتصال به شبکه اطفاء حریق و فقط برای بررسی عملکرد مکانیکی و الکتریکی راه اندازی می شود.

سپس تست با بار (Full-Load Test) انجام می شود که در این مرحله، پمپ تحت شرایط واقعی و با دبی و فشار مورد نیاز سیستم، راه اندازی شده و منحنی عملکرد پمپ (Pump Curve) ترسیم و با مشخصات طراحی مقایسه می شود. تست استارت خودکار و دستی پمپ، زمان راه اندازی و توقف، و تست سوئیچ های فشار (Pressure Switches) برای فعال سازی و غیرفعال سازی پمپ ها نیز بخش های حیاتی این مرحله هستند. در نهایت، ارتباط پمپ با سیستم اعلام حریق و سیستم مدیریت ساختمان (BMS) برای ارسال وضعیت ها و آلارم ها، آزمایش می شود تا از یکپارچگی کامل سیستم اطمینان حاصل گردد.

چک لیست نهایی و مستندسازی کمیسیونینگ

پس از اتمام تمامی تست های مربوط به سیستم اعلام حریق، سیستم اطفاء حریق و پمپ ها، مرحله نهایی جمع آوری و تأیید کلیه چک لیست های تکمیل شده است. این چک لیست ها باید به دقت بررسی شوند تا هیچ مرحله ای از کمیسیونینگ نادیده گرفته نشده باشد. سپس، یک گزارش نهایی و جامع از کمیسیونینگ تهیه می شود. این گزارش باید شامل تمامی نتایج تست ها، مشاهدات، هرگونه مغایرت با طراحی یا استانداردها و توصیه های لازم برای رفع نواقص باشد.

اهمیت آموزش بهره برداران (Operator Training) در این مرحله دوچندان است. پرسنلی که مسئول نگهداری و بهره برداری از سیستم هستند، باید آموزش های لازم را در خصوص عملکرد، عیب یابی اولیه و رویه های اضطراری دریافت کنند. در نهایت، با تأیید نهایی تمامی مراحل و رفع نواقص احتمالی، سیستم به کارفرما تحویل داده شده و گواهی نامه کمیسیونینگ صادر می گردد.

مرحله کمیسیونینگ	سیستم اعلام حریق	سیستم اطفاء حریق	سیستم پمپ آتش نشانی
بررسی مدارک و طراحی	نقشه ها، محاسبات، گواهی تجهیزات	نقشه ها، محاسبات هیدرولیکی، نوع گاز/فوم	مشخصات پمپ، منحنی عملکرد
بازرسی ظاهری و مکانیکی	دتکتورها، شستی ها، آژیرها، کابل کشی	اسپرینکلرها، نازل ها، لوله کشی، مخازن	پمپ اصلی، جوکی پمپ، موتور، فونداسیون
تست های الکتریکی/هیدرولیکی	ولتاژ، جریان، مقاومت، باتری پشتیبان	تست هیدرواستاتیک، فشار، دبی	تغذیه برق، کابل کشی، حفاظت ها
تست های عملکردی اجزا	دتکتور دود، حرارتی، پنل مرکزی	فلو سوئیچ، تمپر سوئیچ، شیر تخلیه	پمپ جوکی، پمپ اصلی (بار و بی بار)
تست یکپارچگی سیستم	سناریوهای حریق، ارتباط با BMS	تخلیه گاز/فوم، فعال سازی اتوماتیک	استارت خودکار، ارتباط با اعلام حریق

دانلود چک لیست کامل کمیسیونینگ سیستم آتش نشانی (PDF)

برای تسهیل فرآیند کمیسیونینگ و اطمینان از پوشش تمامی جنبه های حیاتی، یک چک لیست جامع و قابل دانلود در قالب فایل PDF تهیه شده است. این چک لیست شامل تمامی مراحل و آیتم های مورد نیاز برای کمیسیونینگ سیستم اعلام حریق، سیستم اطفاء حریق (شامل اسپرینکلر اطفاء حریق، سیستم اطفاء حریق FM200 و سیستم مه آب (Water Mist)) و سیستم پمپ آتش نشانی بر اساس استانداردهای معتبر از جمله استاندارد NFPA است. با دانلود این فایل، می توانید به صورت گام به گام از صحت و دقت انجام کمیسیونینگ در پروژه خود اطمینان حاصل کنید.

مستندسازی دقیق تمامی مراحل کمیسیونینگ و تهیه گزارش نهایی، پایه و اساس صدور گواهی نامه های ایمنی و اطمینان از عملکرد پایدار سیستم های اعلام حریق و اطفاء حریق است. این امر نه تنها یک الزام قانونی است، بلکه یک سرمایه گذاری برای آینده ای امن تر محسوب می شود.

نتیجه گیری: ایمنی پایدار با کمیسیونینگ صحیح

کمیسیونینگ سیستم آتش نشانی، فراتر از یک الزام فنی، یک تعهد به ایمنی و حفظ جان و مال انسان هاست. این فرآیند تضمین می کند که تمامی اجزای سیستم اعلام حریق، سیستم اطفاء حریق و سیستم پمپ آتش نشانی، از دتکتور دود گرفته تا سیستم اطفاء حریق FM200، به درستی نصب، آزمایش و یکپارچه شده اند.

سوالات متداول

چه تفاوتی بین کمیسیونینگ سیستم آتش نشانی و سرویس و نگهداری دوره ای آن وجود دارد؟

کمیسیونینگ فرآیند اولیه تأیید عملکرد سیستم پس از نصب است، در حالی که سرویس و نگهداری دوره ای شامل بازرسی های منظم و پیشگیرانه برای حفظ عملکرد صحیح سیستم در طول زمان است.

چه مدارکی برای انجام کمیسیونینگ سیستم آتش نشانی الزامی است؟

مدارک شامل نقشه های اجرایی، محاسبات هیدرولیکی، گواهی نامه های تجهیزات، گزارش های تست کارخانه ای و تأییدیه های مربوط به استاندارد NFPA است.

مسئولیت اصلی انجام کمیسیونینگ سیستم آتش نشانی بر عهده چه کسی است؟

مسئولیت اصلی بر عهده پیمانکار نصب است، اما نظارت و تأیید نهایی توسط مشاور پروژه و نماینده سازمان آتش نشانی صورت می گیرد.

چگونه می توان از کیفیت و صحت انجام کمیسیونینگ اطمینان حاصل کرد؟

با ارجاع به شرکت های معتبر و اطمینان از رعایت کامل چک لیست کامل کمیسیونینگ سیستم آتش نشانی و استانداردهای مربوطه.

عدم انجام صحیح کمیسیونینگ چه عواقب قانونی و ایمنی ای دارد؟

عواقب آن می تواند شامل عدم دریافت تأییدیه پایان کار، جریمه های قانونی و مهم تر از آن، نقص عملکرد سیستم در زمان حریق و به خطر افتادن جان و مال باشد.
